Jako dostawca rozdzielnic wysokiego napięcia często jestem pytany o funkcje zabezpieczające rozdzielnic wysokiego napięcia. Rozdzielnice wysokiego napięcia odgrywają kluczową rolę w systemach elektroenergetycznych, zapewniając funkcje zabezpieczające, sterujące i izolacyjne. W tym poście na blogu omówię różne funkcje zabezpieczające rozdzielnic wysokiego napięcia i wyjaśnię, dlaczego są one niezbędne dla bezpiecznego i niezawodnego działania sieci elektrycznych.
Zabezpieczenie nadprądowe
Jedną z podstawowych funkcji ochronnych rozdzielnic wysokiego napięcia jest ochrona nadprądowa. Przetężenie występuje, gdy prąd przepływający przez obwód przekracza jego pojemność znamionową. Może to być spowodowane różnymi czynnikami, takimi jak zwarcia, przeciążenia lub awarie w układzie elektrycznym. Rozdzielnice wysokiego napięcia są wyposażone w urządzenia zabezpieczające nadprądowe, takie jak bezpieczniki, wyłączniki automatyczne i przekaźniki, które wykrywają i przerywają przepływ nadmiernego prądu.
Bezpieczniki to proste i niezawodne urządzenia zabezpieczające nadprądowe, które składają się z metalowego drutu lub paska, który topi się, gdy prąd przekroczy określony próg. Gdy bezpiecznik się przepali, przerywa obwód i zapobiega dalszym uszkodzeniom sprzętu elektrycznego. Z drugiej strony wyłączniki automatyczne są bardziej wyrafinowanymi urządzeniami, które można zresetować po ich wyłączeniu. Wykorzystują mechanizmy elektromagnetyczne lub termiczne do wykrywania przetężenia i otwierania obwodu, jeśli to konieczne. Przekaźniki są również używane do zabezpieczenia nadprądowego i mogą zapewnić bardziej precyzyjne i elastyczne sterowanie niż bezpieczniki i wyłączniki automatyczne.
Zabezpieczenie przed zwarciem
Zwarcia są częstą i potencjalnie niebezpieczną usterką w układach elektrycznych. Zwarcie występuje, gdy pomiędzy dwoma przewodami występuje połączenie o niskiej rezystancji, co powoduje przepływ dużej ilości prądu przez obwód. Rozdzielnica wysokiego napięcia została zaprojektowana w celu zapewnienia ochrony przed zwarciem poprzez szybkie wykrycie i przerwanie przepływu prądu podczas zwarcia.
Wyłączniki automatyczne są najczęściej stosowanymi urządzeniami zabezpieczającymi przed zwarciami w rozdzielnicach wysokiego napięcia. Zostały zaprojektowane tak, aby wyzwalać i otwierać obwód w ciągu milisekund od wykrycia zwarcia, zapobiegając uszkodzeniu sprzętu elektrycznego i zapewniając bezpieczeństwo personelu. Niektóre wyłączniki są również wyposażone w dodatkowe funkcje, takie jak gaszenie łuku i ponowne załączanie, w celu zwiększenia ich wydajności i niezawodności.
Ochrona przeciwprzepięciowa
Przepięcie występuje, gdy napięcie w układzie elektrycznym przekracza wartość znamionową. Może to być spowodowane różnymi czynnikami, takimi jak uderzenia pioruna, operacje przełączania lub awarie w sieci energetycznej. Rozdzielnice wysokiego napięcia są wyposażone w urządzenia zabezpieczające przed przepięciami, takie jak ograniczniki przepięć i regulatory napięcia, które chronią urządzenia elektryczne przed uszkodzeniami spowodowanymi przepięciami.
Ograniczniki przepięć to urządzenia, których zadaniem jest odprowadzanie nadmiaru napięcia do ziemi podczas udaru. Składają się z rezystora nieliniowego, który ma wysoką rezystancję przy normalnych napięciach i niską rezystancję przy wysokich napięciach. W przypadku wystąpienia przepięcia ogranicznik przepięć odprowadza nadmiar prądu do ziemi, chroniąc sprzęt elektryczny przed uszkodzeniem. Regulatory napięcia służą również do ochrony przed przepięciami i mogą utrzymywać stały poziom napięcia w układzie elektrycznym poprzez regulację napięcia wyjściowego zasilacza.
Zabezpieczenie podnapięciowe
Podnapięcie występuje, gdy napięcie w układzie elektrycznym spada poniżej wartości znamionowej. Może to być spowodowane różnymi czynnikami, takimi jak odciążenie, awarie sieci energetycznej lub problemy ze sprzętem elektrycznym. Rozdzielnice wysokiego napięcia są wyposażone w urządzenia zabezpieczające przed zbyt niskim napięciem, takie jak przekaźniki podnapięciowe i monitory napięcia, których zadaniem jest wykrywanie i ochrona sprzętu elektrycznego przed uszkodzeniami spowodowanymi zbyt niskim napięciem.
Przekaźniki podnapięciowe to urządzenia zaprojektowane do wyłączania i otwierania obwodu, gdy napięcie spadnie poniżej określonego progu. Można je ustawić tak, aby uruchamiały się przy różnych poziomach napięcia, w zależności od wymagań układu elektrycznego. Monitory napięcia służą również do ochrony podnapięciowej i mogą dostarczać w czasie rzeczywistym informacji o poziomie napięcia w układzie elektrycznym.
Ochrona przed zwarciem doziemnym
Zwarcia doziemne występują, gdy istnieje połączenie pomiędzy przewodem pod napięciem a ziemią. Może to być spowodowane różnymi czynnikami, takimi jak awaria izolacji, awaria sprzętu lub błąd ludzki. Rozdzielnice wysokiego napięcia są wyposażone w urządzenia zabezpieczające przed zwarciami doziemnymi, takie jak przekaźniki upływowe i wyłączniki różnicowoprądowe, które służą do wykrywania i ochrony sprzętu elektrycznego przed uszkodzeniami spowodowanymi zwarciami doziemnymi.
Przekaźniki upływowe to urządzenia zaprojektowane do wykrywania obecności prądu płynącego do ziemi i wyłączania obwodu, gdy prąd przekroczy określony próg. Można je stosować zarówno w układach elektrycznych niskiego, jak i wysokiego napięcia i stanowią niezbędną funkcję bezpieczeństwa w wielu zastosowaniach. Wyłączniki ziemnozwarciowe (GFCI) są również używane do ochrony przed zwarciami doziemnymi i są powszechnie stosowane w domowych i komercyjnych systemach elektrycznych.
Funkcje izolacji i przełączania
Oprócz funkcji ochronnych rozdzielnica wysokiego napięcia zapewnia również funkcje izolacyjne i przełączające. Izolacja to proces oddzielania sprzętu elektrycznego od źródła zasilania w celu zapobiegania przepływowi prądu. Jest to ważne przy konserwacji, naprawie i testowaniu sprzętu elektrycznego. Rozdzielnice wysokiego napięcia wyposażone są w wyłączniki izolacyjne, które można wykorzystać do odizolowania urządzeń elektrycznych od źródła zasilania.
Przełączanie to proces podłączania lub odłączania sprzętu elektrycznego od źródła zasilania. Rozdzielnice wysokiego napięcia wyposażone są w wyłączniki, styczniki i inne urządzenia przełączające, które można wykorzystać do sterowania przepływem prądu w instalacji elektrycznej. Urządzenia te zaprojektowano tak, aby działały szybko i niezawodnie, zapewniając bezpieczną i wydajną pracę instalacji elektrycznej.
Jednostka główna Smart Ring, rozdzielnica AC w metalowej obudowie i skrzynka odgałęzień kabli wysokiego napięcia

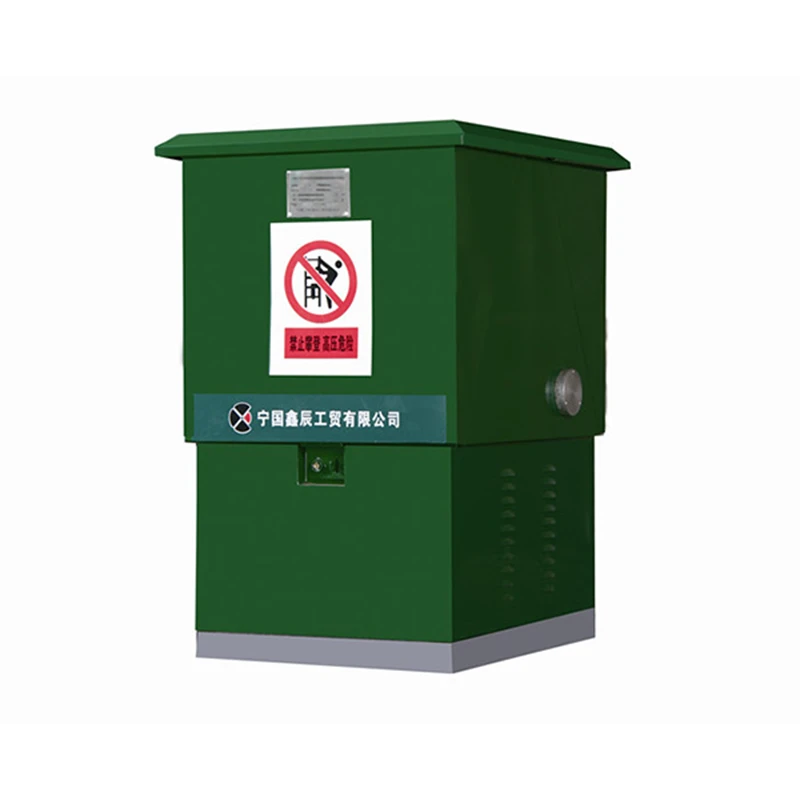

Jako dostawca rozdzielnic wysokiego napięcia oferujemy szeroką gamę produktów odpowiadających potrzebom naszych klientów. Niektóre z naszych popularnych produktów obejmująJednostka główna Smart Ring,Rozdzielnica AC w obudowie metalowej, ISkrzynka rozgałęźna kabli wysokiego napięcia.
Jednostka główna Smart Ring to kompaktowe i inteligentne rozwiązanie rozdzielnicy przeznaczone do stosowania w sieciach dystrybucyjnych. Zapewnia niezawodne funkcje zabezpieczające i sterujące i można go łatwo zintegrować z istniejącymi systemami elektrycznymi. Rozdzielnica AC w obudowie metalowej to solidna i niezawodna rozdzielnica przeznaczona do stosowania w zastosowaniach wysokiego napięcia. Zapewnia doskonałe funkcje ochronne i izolacyjne i można go dostosować do specyficznych wymagań naszych klientów. Rozgałęźnik kablowy wysokiego napięcia to wysokiej jakości rozwiązanie do dystrybucji kabli przeznaczone do stosowania w sieciach wysokiego napięcia. Zapewnia niezawodne i wydajne funkcje rozgałęziania i kończenia kabli, a także można go łatwo zainstalować i konserwować.
Wniosek
Podsumowując, rozdzielnice wysokiego napięcia odgrywają kluczową rolę w bezpiecznej i niezawodnej pracy systemów elektroenergetycznych. Zapewnia szeroki zakres funkcji zabezpieczających, w tym zabezpieczenie nadprądowe, zabezpieczenie przed zwarciem, zabezpieczenie nadnapięciowe, zabezpieczenie podnapięciowe i zabezpieczenie przed zwarciem doziemnym. Ponadto zapewnia również funkcje izolacji i przełączania, aby zapewnić bezpieczną i wydajną pracę układu elektrycznego. Jako dostawca rozdzielnic wysokiego napięcia, dokładamy wszelkich starań, aby dostarczać naszym klientom produkty i usługi wysokiej jakości. Jeśli są Państwo zainteresowani zakupem rozdzielnic wysokiego napięcia lub mają Państwo jakiekolwiek pytania dotyczące naszych produktów, prosimy o kontakt w celu uzyskania dalszych informacji i omówienia specyficznych wymagań.
